Feature 機能紹介

工具・治具・加工機の干渉チェック

より複雑な加工や、テーブルをギリギリまで回転させる加工の場合、テーブルと主軸が干渉してしまったり、治具にあててしまったり、大きなトラブルに繋がることもあります。
Virtual NCの干渉チェックでは、衝突した箇所を赤く表示し、衝突を検出した部位名を提示します。

シミュレーションを実行する

「NCプログラム読込」から加工機設定ファイルとNCプログラムを読み込むとシミュレーションが実行されます。
シミュレーション実行の手順は「はじめての起動」ページをご覧ください。

干渉計算表示の切り替え

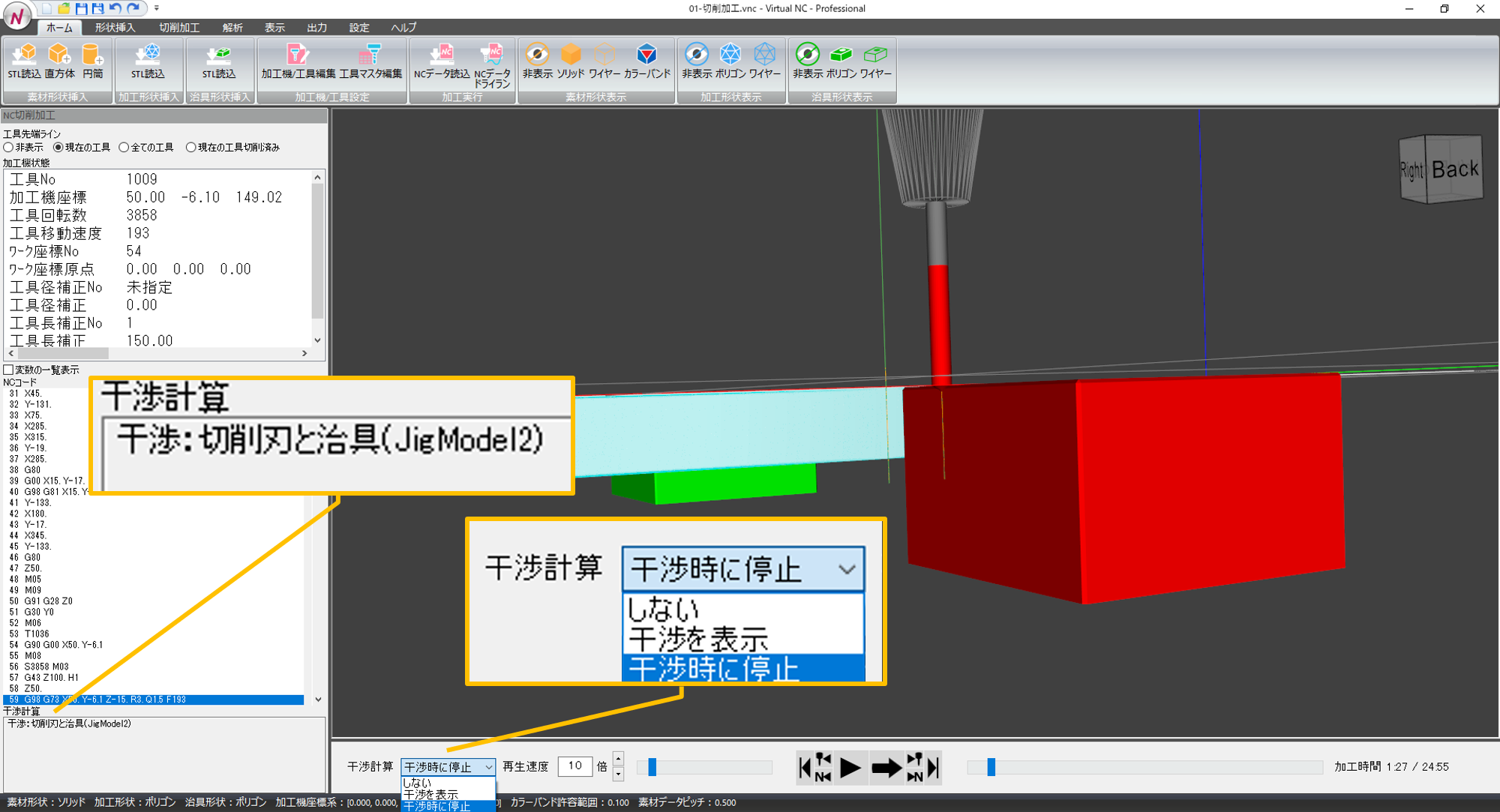

「干渉計算」を「干渉時に停止」にすると、干渉（衝突）が起るたびに再生が停止します。
干渉計算ウィンドウに何と何が干渉したか、部位名を表示します。
「干渉計算」を「干渉を表示」にすると、干渉部分は赤く表示され、再生はそのまま続けられます。
干渉チェックを重視したい場合は「干渉時に停止」の設定がおすすめです。

  • 干渉計算

素材データピッチの設定

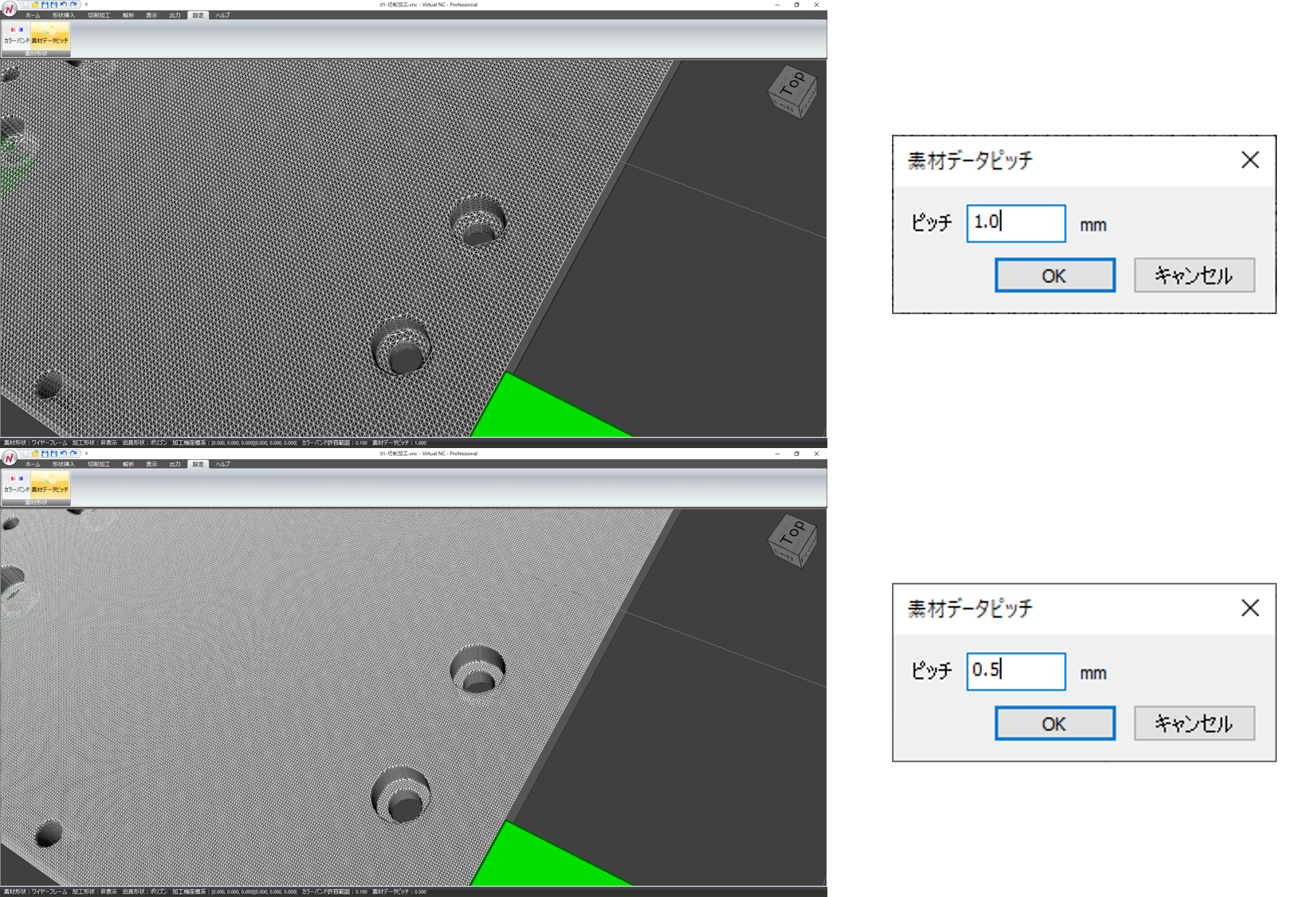

素材のデータピッチを変更することができます。
データピッチを変更すると、目を粗くしたり、細かくしたりすることができます。
素材データピッチを小さい値に変更し、干渉チェックを行うと、値が大きい時よりも精度が上がります。
ただしその分、計算に時間がかかり、データも大きくなります。

  • 素材データピッチの設定画面
