Feature 機能紹介

加工時間（サイクルタイム）の確認

これから行う加工はどのくらいの時間がかかるのか、実機を動かしてみないとわからない！ということでは、作業の計画も立てづらく、生産効率も落ちてしまいますよね。
また、想定以上に加工時間がかかってしまった場合、何かミスがあるのかもしれません。
NCチェック作業において、加工時間を正確に把握するということは重視すべき項目です。

シミュレーションを実行する

「NCプログラム読込」から加工機設定ファイルとNCプログラムを読み込むとシミュレーションが実行されます。
シミュレーション実行の手順は「はじめての起動」ページをご覧ください。

加工時間（サイクルタイム）を確認

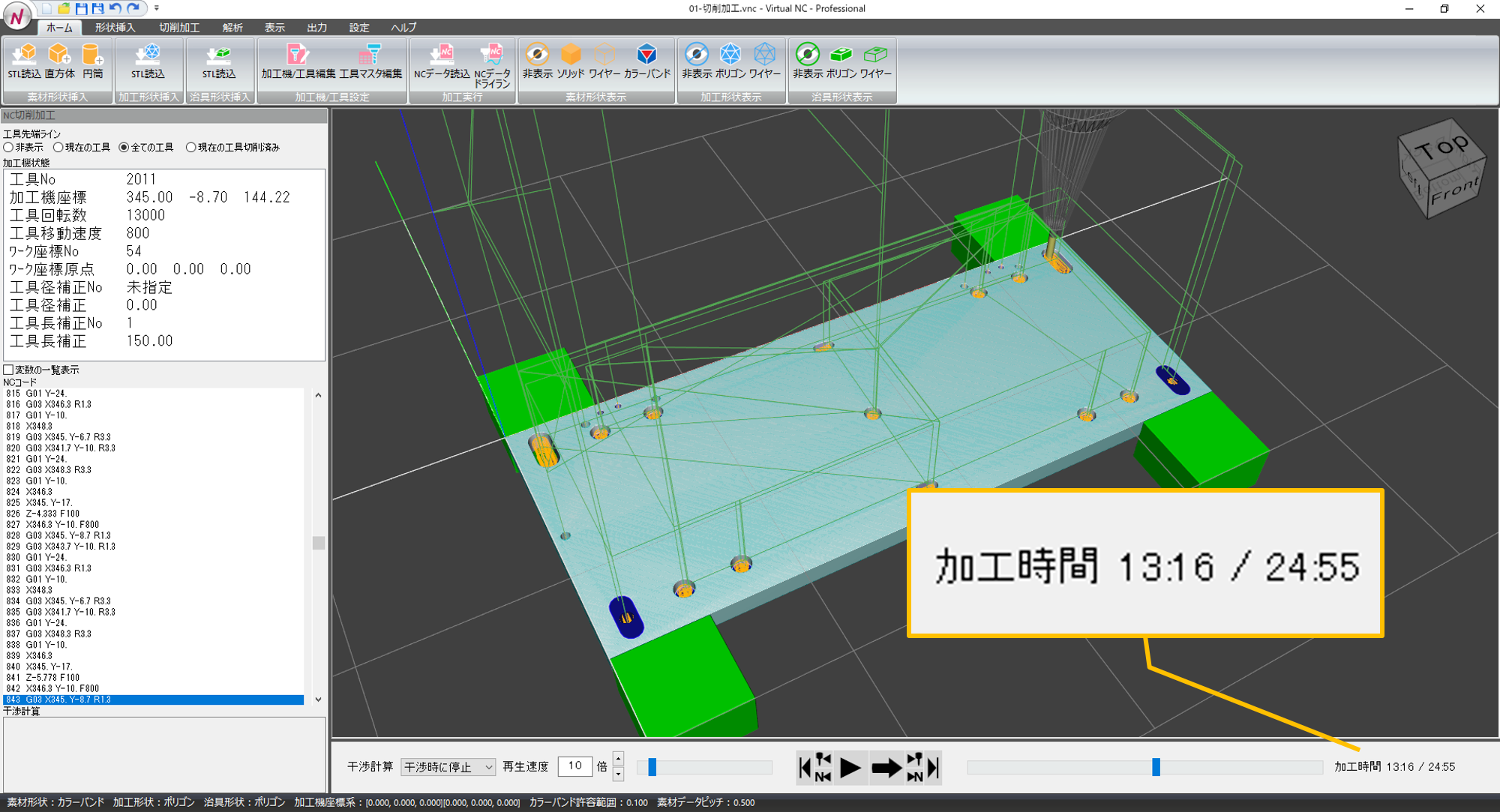

画面右下、再生のスライダーバーの右隣に加工時間が表示されます。
表示は「現在の（経過）時間　/　総加工時間」です。

  • 加工時間の表示

算出される加工時間の信憑性について

加工機設定画面にて設定可能な、「早送り速度」「工具交換時間」の値を反映します。
切削送り速度は考慮していますが、移動時の加減速は考慮されません。
実機との誤差の範囲については、お使いの加工機の特性や使用するＧコードによって異なります。

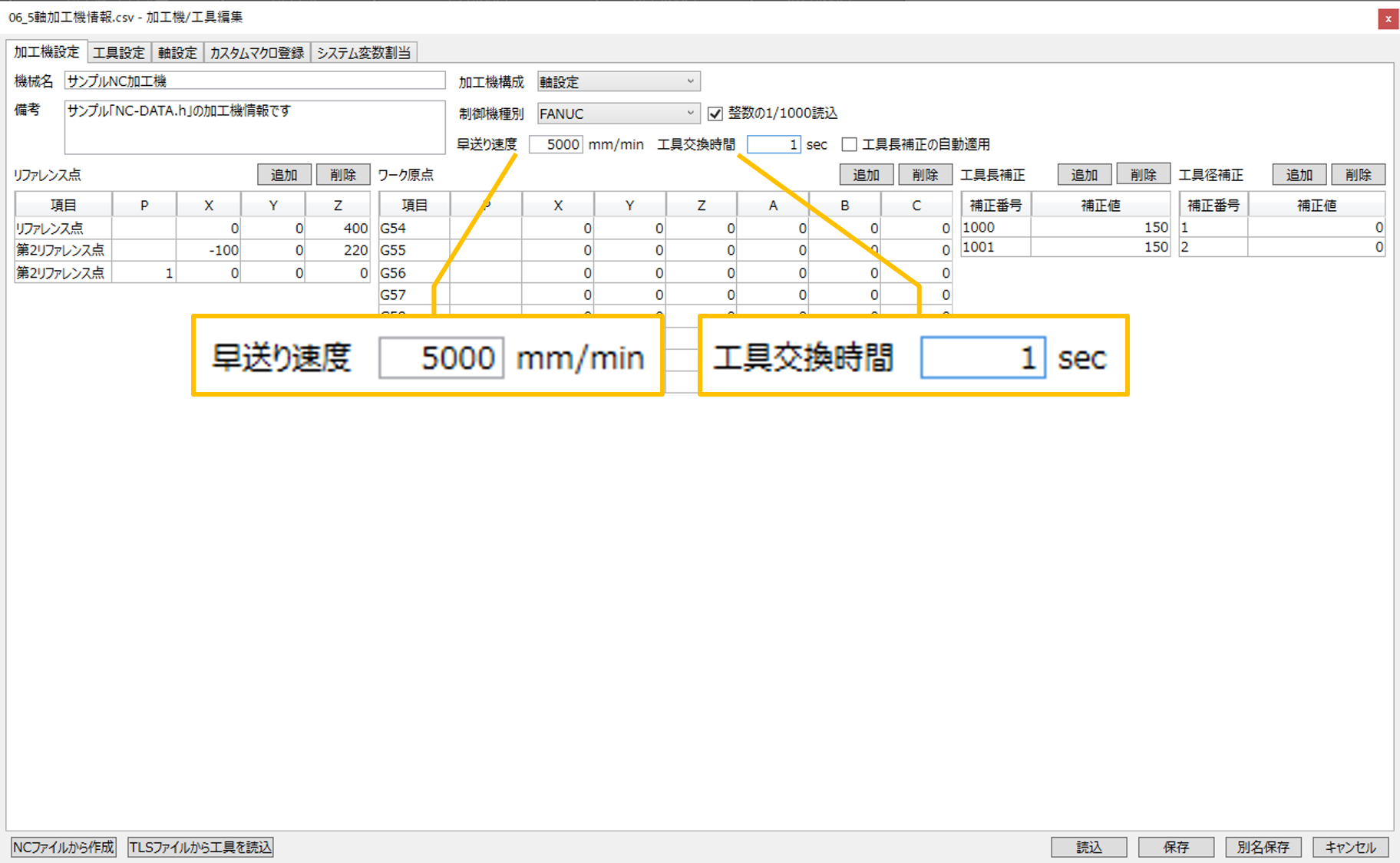

  • 早送り速度・工具交換時間の設定画面
